✅ [개념 ch2-07] 물리 계층 | 데이터·신호·푸리에 급수

---





1. 물리 계층(Physical Layer)이란

1.1 정의

물리 계층은 OSI 모델의 최하위(1계층) 로, 데이터를 물리적인 신호 형태로 변환하여 유선 또는 무선 링크를 통해 전송하는 역할을 담당합니다.

비유하자면 손으로 만질 수 없는 '생각'을 '말'이라는 신호로 바꾸어 상대방에게 전달하는 것과 비슷해요. 물리 계층에서는 0과 1의 비트열이 전기 신호·광 신호·전파로 바뀌어 실제로 이동합니다.

1.2 물리 계층의 4가지 핵심 원리

원리	설명
데이터 변환	디지털 데이터 → 전송 매체에 적합한 신호(아날로그 또는 디지털)
매체 활용	변환된 신호를 유선·무선 매체로 전송
수신 및 역변환	수신측에서 신호를 받아 다시 디지털 데이터로 복원
오류·손실 처리	감쇠·지연·잡음 등 전송 중 발생하는 문제 처리

1.3 사용되는 매체

분류	매체 종류
유선(Guided)	Twisted Pair, Coaxial Cable, Fiber Optic
무선(Unguided)	Radio, Microwave, Infrared, Light

⭐ 물리 계층의 성능과 효율성이 전체 네트워크의 속도·신뢰성·안정성을 결정합니다. 상위 계층 프로토콜이 아무리 정교해도 물리 계층이 부실하면 전체 시스템이 흔들려요.

---

2. 데이터(Data) vs 신호(Signal) — 본질 구분

2.1 두 개념의 정의

구분	정의	비유
데이터(Data)	전달하고자 하는 정보 그 자체	"안녕하세요"라는 의미
신호(Signal)	데이터를 매체에 실어 나르는 물리적 형태	"안녕하세요"를 만드는 음파(소리)

💡 데이터는 '내용', 신호는 그 내용을 담는 '그릇' 입니다.

2.2 데이터의 두 종류

종류	특징	예시
디지털 데이터	이산적 (0, 1)	컴퓨터 메모리 내용
아날로그 데이터	연속적	사람 목소리, 비디오

2.3 신호의 두 종류

종류	특징	파형
디지털 신호	전압이 이산적 레벨에서 급격하게 변함	사각파(불연속)
아날로그 신호	전압이 시간에 따라 부드럽게 변함	사인파(연속)

2.4 데이터·신호의 4가지 조합

데이터와 신호는 각각 디지털·아날로그가 있으므로 총 4가지 조합이 가능합니다.

	데이터	신호	예시
1	아날로그	아날로그	전화 통화 (음성 → 아날로그 전기 신호)
2	아날로그	디지털	PCM 녹음 (음성 → 디지털로 변환 저장)
3	디지털	아날로그	모뎀 (컴퓨터 0/1 → 아날로그 전화선)
4	디지털	디지털	이더넷 (0/1 → 높고 낮은 전압)

2.5 자주 혼동하는 점

"데이터와 신호는 서로 다른 개념이지만 밀접하게 연결되어 있다."

• 하나의 데이터가 여러 종류의 신호로 변환 가능
• 하나의 신호가 여러 데이터를 동시에 전달 가능 (다중화)

---

3. 푸리에 급수와 스펙트럼 — 신호 분석의 수학적 도구

3.1 왜 푸리에 분석이 필요한가

복잡한 음악도 결국 여러 악기 소리(=여러 사인파)의 합성이라는 사실, 들어보셨죠? 모든 복잡한 주기 신호도 마찬가지입니다.

푸리에 급수: 모든 복잡한 주기 함수는 간단한 사인파(Sine Wave)들의 합으로 분해할 수 있다.

이 분해 결과를 주파수 영역으로 표시한 그래프가 스펙트럼(Spectrum) 이에요. 마치 무지개가 흰빛을 여러 색깔로 분해해 보여주듯, 스펙트럼은 신호를 주파수 성분별로 분해해 보여줍니다.

3.2 시간 영역 vs 주파수 영역

신호를 보는 두 가지 관점입니다.

영역	보는 방식	표현
시간 영역(Time Domain)	시간에 따라 변하는 전압	파형 그래프
주파수 영역(Frequency Domain)	어떤 주파수 성분이 얼마나 강한지	스펙트럼 그래프

같은 신호라도 보는 방식에 따라 다른 정보를 얻을 수 있어요. 통신 설계에서는 주파수 영역 분석이 결정적으로 중요합니다.

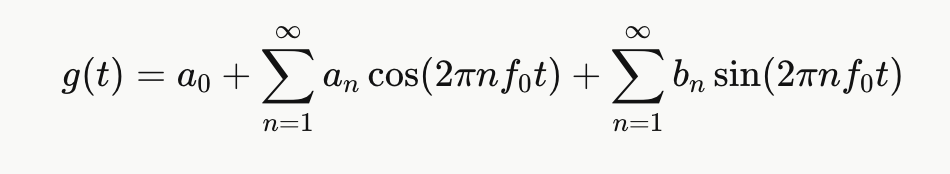

3.3 푸리에 급수 수식

주기 함수 g(t)g(t) g(t)는 다음과 같이 사인파·코사인파의 합으로 표현됩니다.







지수 형태 표현



3.4 신호 종류별 스펙트럼 특성

신호 종류	스펙트럼 특성
주기 아날로그 신호	이산적 + 유한한 스파이크(고조파) / 고주파일수록 강도 감소 / 대역 제한적
비주기 아날로그 신호	연속적 + 유한한 대역폭 / 고주파일수록 강도 감소 / 대역 제한적
디지털 신호	이산적 또는 연속적 / 일반적으로 유효하게 대역 제한적 (비영의 고주파 성분 존재)

⭐ "고주파일수록 강도 감소" → 그래서 대역 제한이 가능합니다. 이는 채널 설계의 핵심 근거예요.

3.5 대역폭(Bandwidth)의 의미

대역폭 = 신호가 차지하는 주파수 범위의 폭

• 대역폭이 넓다 → 신호가 더 다양한 주파수 성분을 가짐 → 더 정교한 정보 전송 가능
• 대역폭이 좁다 → 신호가 단순함 → 정보 전송 효율 낮음

---

4. 푸리에 분석의 응용

4.1 통신 시스템 설계

응용	활용 방식
신호 대역폭 파악	채널 용량·전송 속도 계산의 기반
다중화 기법 설계	FDM(주파수 분할 다중화) 채널 분리
반송파 선택	신호 스펙트럼에 맞는 캐리어 주파수 결정

4.2 다른 분야의 응용

분야	활용
음성·이미지 처리	노이즈 필터링, 압축 (MP3, JPEG)
회로 설계	필터 설계, 주파수 응답 분석
방송 시스템	AM 라디오 대역폭 분석 (예: AM 535~1605 KHz, 채널당 10 KHz)

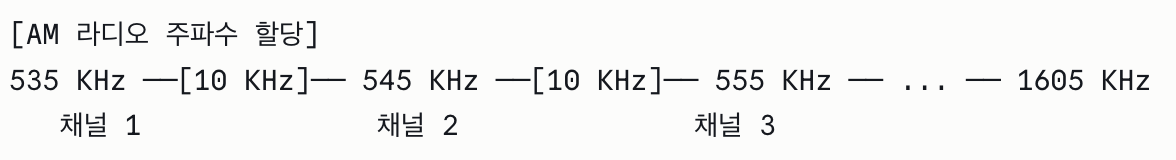

4.3 실제 사례 — AM 라디오

AM 라디오는 535 ~ 1605 KHz 대역에서 운영되며 각 채널이 10 KHz의 대역폭을 가집니다.



각 방송국이 자신의 주파수 스펙트럼을 제한하여 서로 간섭하지 않도록 설계되어 있어요. 이게 바로 푸리에 분석으로 가능해진 다중화입니다.

---

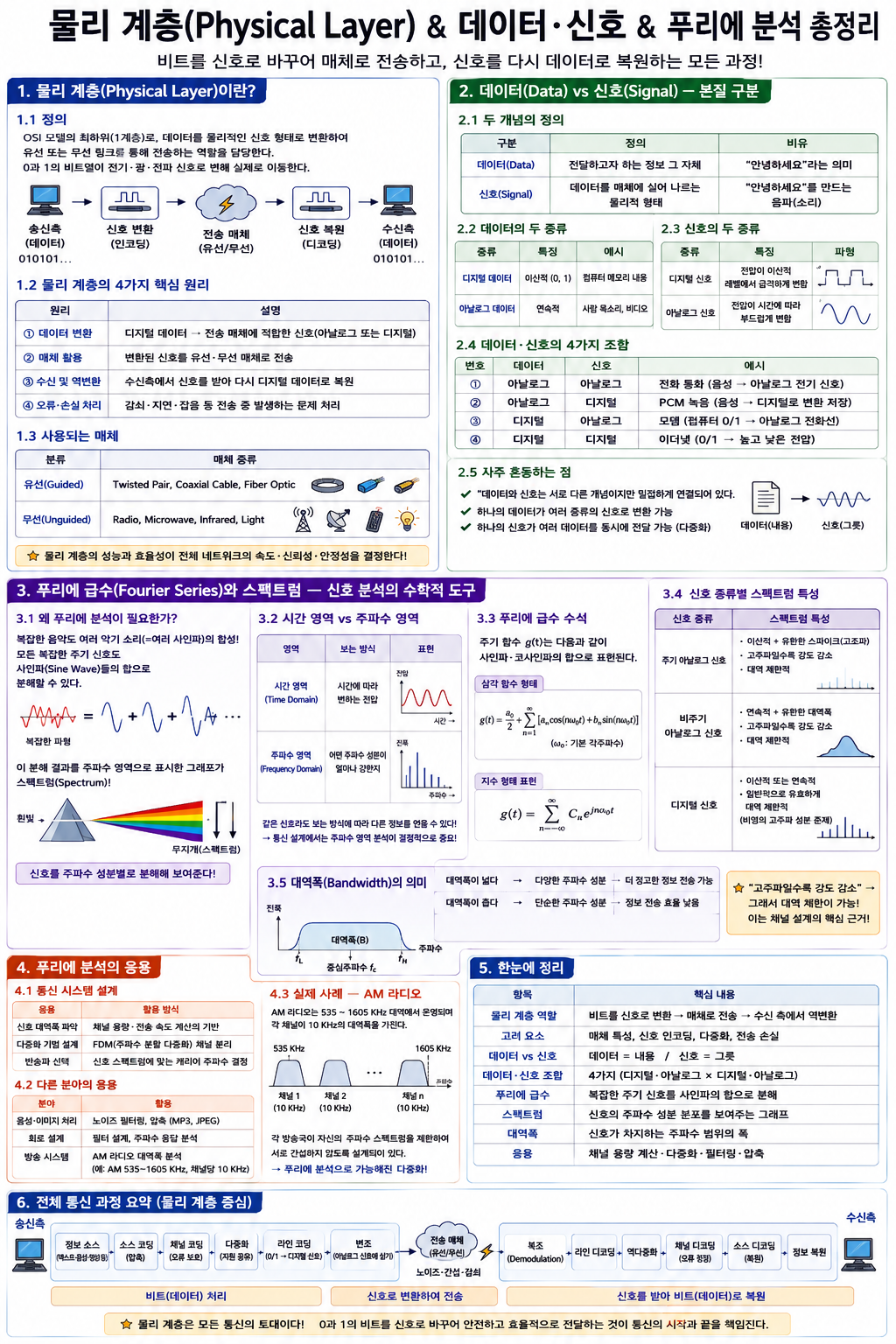

5. 한눈에 정리

항목	핵심
물리 계층 역할	비트를 신호로 변환 → 매체로 전송 → 수신 측에서 역변환
고려 요소	매체 특성, 신호 인코딩, 다중화, 전송 손실
데이터 vs 신호	데이터 = 내용 / 신호 = 그릇
데이터·신호 조합	4가지 (디지털·아날로그 × 디지털·아날로그)
푸리에 급수	복잡한 주기 신호를 사인파의 합으로 분해
스펙트럼	신호의 주파수 성분 분포를 보여주는 그래프
대역폭	신호가 차지하는 주파수 범위의 폭
응용	채널 용량 계산·다중화·필터링·압축



---

🎯 Lv.1 객관식 — 개념 및 중요 내용 확인 (10문제)

📝 1번 문제

물리 계층(Physical Layer)의 핵심 역할로 가장 적절한 것은?

① 도메인 이름을 IP 주소로 변환

② 데이터를 물리적 신호로 변환하여 전송 매체로 전송

③ 패킷의 라우팅 경로 결정

④ 신뢰성 있는 종단 간 데이터 전송



✅ 정답: ②

📖 해설 물리 계층은 데이터를 물리적 신호 형태(전기·광·전파)로 변환하여 유선/무선 매체로 전송하는 역할을 담당합니다.



보기	해당 계층
① DNS	5계층 애플리케이션
② 물리 계층 역할 ✅	1계층
③ 라우팅	3계층 네트워크
④ 종단 간 전송	4계층 전송

---

📝 2번 문제

다음 중 디지털 데이터의 예시로 가장 적절한 것은?

① 사람의 음성

② 비디오 영상

③ 컴퓨터 메모리의 0과 1

④ 자연의 물결 소리



✅ 정답: ③

📖 해설 디지털 데이터 = 이산적 값 (0, 1) 입니다.

종류	특징	예시
디지털 데이터	이산적 (0, 1)	컴퓨터 메모리 ✅
아날로그 데이터	연속적	음성, 비디오, 자연 현상

①②④는 모두 연속적 값이라 아날로그 데이터에 해당해요.

---

📝 3번 문제

다음 중 아날로그 신호의 특징으로 옳은 것은?

① 전압이 이산적 레벨에서 급격하게 변함

② 전압이 시간에 따라 부드럽게 변하는 연속적 파형

③ 0과 1로만 표현됨

④ 사각파(불연속) 형태

✅ 정답: ②

📖 해설



신호	특징	파형
아날로그 신호	전압이 부드럽게 변함 (연속) ✅	사인파
디지털 신호	전압이 이산적 레벨에서 급격하게 변함	사각파

①③④는 모두 디지털 신호의 특징입니다.

---

📝 4번 문제

다음 중 '디지털 데이터 → 아날로그 신호' 조합의 예시는?

① 이더넷 케이블 통신

② 전화 통화 (음성)

③ 모뎀(MODEM)을 통한 인터넷

④ PCM 녹음



✅ 정답: ③

📖 해설 모뎀 = MOdulator + DEModulator — 컴퓨터의 디지털 데이터(0/1)를 아날로그 전화선에 맞게 변환합니다.



조합	사례
아날로그 데이터 → 아날로그 신호	전화 통화
아날로그 데이터 → 디지털 신호	PCM 녹음
디지털 데이터 → 아날로그 신호	모뎀 ✅
디지털 데이터 → 디지털 신호	이더넷

---

📝 5번 문제

'데이터'와 '신호'의 관계를 가장 정확히 설명한 것은?

① 데이터와 신호는 같은 의미다

② 데이터는 '내용', 신호는 그 내용을 담는 '그릇'이다

③ 신호가 먼저 만들어지고 그것이 데이터가 된다

④ 데이터는 무선에서만, 신호는 유선에서만 사용된다

✅ 정답: ②

📖 해설 데이터 = 정보 자체(내용), 신호 = 그 정보를 매체에 실어 나르는 물리적 형태(그릇) 입니다.

비유:

• "안녕하세요"라는 의미 → 데이터
• 그 의미를 만들어내는 음파(소리) → 신호

하나의 데이터는 여러 종류의 신호로 변환될 수 있고, 하나의 신호가 여러 데이터를 동시에 전달할 수도 있어요(다중화).

---

📝 6번 문제

푸리에 급수(Fourier Series)의 핵심 아이디어는?

① 모든 신호는 0과 1로만 이루어진다

② 복잡한 주기 함수는 다양한 주파수의 사인파·코사인파의 합으로 표현 가능하다

③ 신호는 시간이 지나면 자동으로 약해진다

④ 모든 데이터는 압축이 가능하다



✅ 정답: ②

📖 해설 푸리에 급수의 핵심 아이디어: 모든 복잡한 주기 신호는 간단한 사인파들의 합으로 분해될 수 있다.

비유: 복잡한 음악도 결국 여러 악기 소리(=여러 사인파)의 합성입니다. 푸리에는 이를 수학적으로 증명한 거예요.

---

📝 7번 문제

스펙트럼(Spectrum)이 보여주는 정보는?

① 신호의 시간에 따른 변화

② 신호가 어떤 주파수 성분들을 포함하고 있는지

③ 신호의 송신자 정보

④ 신호의 암호화 여부



✅ 정답: ②

📖 해설

스펙트럼 = 시간 영역 신호를 주파수 영역으로 변환해서 어떤 주파수 성분이 얼마나 강한지 보여주는 그래프입니다.



영역	보는 방식
시간 영역	시간에 따른 전압 변화
주파수 영역 (스펙트럼)	주파수별 성분의 강도 ✅

마치 무지개가 흰빛을 색깔별로 분해하듯, 스펙트럼은 신호를 주파수 성분별로 분해해 보여줘요.

---

📝 8번 문제

대역폭(Bandwidth)의 의미로 가장 적절한 것은?

① 신호의 최고 전압

② 신호가 차지하는 주파수 범위의 폭

③ 신호의 전송 속도

④ 신호의 도착 시간



✅ 정답: ②

📖 해설 대역폭 = 신호가 차지하는 주파수 범위의 폭입니다.



대역폭	의미
넓다	더 다양한 주파수 성분 → 더 정교한 정보 전송 가능
좁다	신호가 단순함 → 정보 전송 효율 낮음

⭐ 대역폭은 다음 편의 채널 용량(Nyquist·Shannon) 의 핵심 입력값이에요.

---

📝 9번 문제

시간 영역(Time Domain)과 주파수 영역(Frequency Domain)의 차이로 옳은 것은?

① 시간 영역은 디지털, 주파수 영역은 아날로그를 의미한다

② 시간 영역은 시간에 따른 전압 변화를, 주파수 영역은 주파수별 성분 분포를 보여준다

③ 둘은 같은 의미다

④ 시간 영역은 무선에서만, 주파수 영역은 유선에서만 사용된다



✅ 정답: ②

📖 해설



영역	보는 관점	그래프
시간 영역	시간에 따른 전압 변화	파형
주파수 영역	주파수별 성분 강도	스펙트럼

같은 신호라도 보는 방식에 따라 다른 정보를 얻을 수 있어요. 통신 시스템 설계에서는 주파수 영역 분석이 결정적입니다.

---

📝 10번 문제

다음 중 푸리에 분석의 응용 분야가 아닌 것은?

① 신호 대역폭 파악

② 다중화 기법 설계 (FDM)

③ 음성·이미지 압축 (MP3, JPEG)

④ IP 주소 자동 할당



✅ 정답: ④

📖 해설 IP 주소 자동 할당은 DHCP의 역할이지 푸리에 분석과 무관합니다.



푸리에 분석 응용	✓
신호 대역폭 파악	✅
다중화 기법 (FDM) 설계	✅
음성·이미지 처리 (MP3, JPEG)	✅
회로 설계 (필터링)	✅
IP 주소 할당	❌ (DHCP의 역할)



---

🎯 Lv.2 객관식 — 심화 개념 확인 (10문제)

📝 1번 문제

다음 중 데이터·신호 4가지 조합과 사례 매칭이 잘못된 것은?

① 아날로그 데이터 → 아날로그 신호 : 일반 전화 통화

② 아날로그 데이터 → 디지털 신호 : PCM 녹음 (음성 디지털화)

③ 디지털 데이터 → 아날로그 신호 : 모뎀(MODEM)

④ 디지털 데이터 → 디지털 신호 : 모뎀(MODEM)



✅ 정답: ④

📖 해설

모뎀(MODEM)은 디지털 데이터를 아날로그 신호로 변환하는 장치입니다.

디지털 → 디지털 신호의 대표 예시는 이더넷 케이블 통신이에요.



조합	사례
아날로그 → 아날로그	전화 통화
아날로그 → 디지털	PCM 녹음
디지털 → 아날로그	모뎀
디지털 → 디지털	이더넷 ✅

⭐ 모뎀의 위치를 정확히 외워두세요. 시험 함정 빈출입니다.

---

📝 2번 문제

다음 사례를 분석한 설명 중 가장 정확한 것은?

"사람이 마이크에 대고 음성을 녹음했더니, 컴퓨터에 .wav 파일로 저장되었다."

① 아날로그 데이터 → 아날로그 신호 변환이 일어났다

② 아날로그 데이터(음성) → 디지털 신호(0과 1) 변환이 일어났다

③ 디지털 데이터 → 디지털 신호 변환이 일어났다

④ 디지털 데이터 → 아날로그 신호 변환이 일어났다



✅ 정답: ②

📖 해설

음성은 아날로그 데이터이고, .wav 파일에 저장될 때는 디지털 신호로 변환됩니다.

이 과정이 바로 PCM(Pulse Code Modulation) 의 대표 사례예요.



음성(아날로그 데이터) → PCM 코딩 → 0과 1(디지털 신호) → .wav 저장

⭐ 사례형 문제에서 "녹음", "디지털화", "PCM" 키워드가 나오면 아날로그 → 디지털로 즉시 매칭하세요.

---

📝 3번 문제

다음 중 물리 계층의 4가지 핵심 원리에 포함되지 않는 것은?

① 데이터 변환 (디지털 → 신호)

② 매체 활용 (전송)

③ 수신 및 역변환

④ 도메인 이름 변환



✅ 정답: ④

📖 해설 도메인 이름 변환은 DNS(애플리케이션 계층)의 역할입니다. 물리 계층과는 무관해요.



물리 계층 4대 원리	✓
데이터 변환	✅
매체 활용	✅
수신 및 역변환	✅
오류·손실 처리	✅
도메인 변환	❌

---

📝 4번 문제

다음 중 푸리에 급수에서 '고조파(Harmonics)'의 의미로 가장 적절한 것은?

① 신호의 최저 주파수 성분

② 기본 주파수의 정수배에 해당하는 주파수 성분들

③ 잡음으로 인해 발생하는 임의 신호

④ 디지털 신호로만 존재하는 성분



✅ 정답: ②

📖 해설

고조파(Harmonics) = 기본 주파수(f0f_0 f0​)의 정수배 (2f0,3f0,4f0,...2f_0, 3f_0, 4f_0, ... 2f0​,3f0​,4f0​,...) 주파수 성분입니다.



기본 주파수: f₀ (1차 = 기본파)
2차 고조파: 2f₀
3차 고조파: 3f₀
...
n차 고조파: nf₀

이 고조파들의 합이 곧 원래의 복잡한 주기 신호를 만들어냅니다. 이게 푸리에 급수의 핵심이에요.

---

📝 5번 문제

다음 중 신호 종류별 스펙트럼 특성이 잘못 설명된 것은?

① 주기 아날로그 신호 — 이산적 + 유한한 스파이크(고조파)

② 비주기 아날로그 신호 — 연속적 + 유한한 대역폭

③ 디지털 신호 — 일반적으로 유효하게 대역 제한적이며 비영의 고주파 성분 존재

④ 모든 신호의 스펙트럼은 무한히 균일하게 펼쳐진다



✅ 정답: ④

📖 해설

실제 신호는 고주파일수록 강도가 감소하는 경향이 있어 대역 제한적입니다.

무한히 균일하게 펼쳐지는 신호는 현실에 존재하지 않아요.

신호 종류	스펙트럼 특성
주기 아날로그	이산적, 스파이크 형태
비주기 아날로그	연속적, 유한 대역폭
디지털	이산적 또는 연속적, 대역 제한적

⭐ "고주파일수록 강도 감소" → 대역 제한 가능 → 채널 설계의 핵심 근거.

---

📝 6번 문제

다음 사례에서 푸리에 분석이 어떻게 활용되었는지 가장 적절한 설명은?

"AM 라디오 방송국은 535~1605 KHz 대역에서 각 채널이 10 KHz의 대역폭을 가진다.
여러 방송국이 서로 간섭 없이 동시에 송출된다."

① 푸리에 분석으로 각 방송국의 신호 스펙트럼을 제한하여 주파수 분할 다중화(FDM)를 가능하게 한다

② 푸리에 분석은 디지털 신호에만 적용된다

③ 모든 방송국이 같은 주파수를 사용하기 위한 분석 도구다

④ 푸리에 분석은 신호의 시간 영역만 다룬다



✅ 정답: ①

📖 해설

AM 라디오는 푸리에 분석으로 각 채널의 스펙트럼을 10 KHz 폭으로 제한해서, 여러 방송국이 서로 다른 주파수 대역을 사용하며 간섭 없이 다중화(FDM) 됩니다.



[AM 라디오 다중화 원리]
535 ──[10 KHz]── 545 ──[10 KHz]── 555 ── ...
   채널 A              채널 B              채널 C

⭐ 푸리에 분석은 다중화 설계의 수학적 토대입니다.

---

📝 7번 문제

다음 중 '시간 영역'과 '주파수 영역'을 구분하는 가장 본질적인 기준은?

① 신호의 디지털·아날로그 여부

② 신호를 보는 관점 (시간 vs 주파수 성분)

③ 신호의 강도

④ 전송 매체의 종류



✅ 정답: ②

📖 해설

시간 영역과 주파수 영역은 같은 신호를 다른 관점에서 보는 방식입니다.



영역	관점
시간 영역	"시간에 따라 전압이 어떻게 변하는가?"
주파수 영역	"어떤 주파수 성분이 얼마나 포함되어 있는가?"

같은 신호라도 시간 영역에서는 복잡한 파형으로 보이지만, 주파수 영역에서는 몇 개의 사인파 성분으로 단순하게 보일 수 있어요.

---

📝 8번 문제

다음 중 푸리에 급수가 적용 가능한 신호의 조건으로 가장 적절한 것은?

① 디지털 신호만 적용 가능

② 아날로그 신호만 적용 가능

③ 주기 함수에 적용 가능 (사인파·코사인파의 합으로 분해)

④ 연속적 신호에만 적용 가능



✅ 정답: ③

📖 해설

푸리에 급수 = 주기 함수를 사인파·코사인파의 합으로 분해하는 수학적 방법입니다.

g(t) = a₀ + Σ aₙcos(2πnf₀t) + Σ bₙsin(2πnf₀t)
       (T 주기, f₀ = 1/T 기본 주파수)

⭐ 핵심: 주기성. 비주기 신호는 푸리에 변환(Fourier Transform)을 사용해 분석합니다(별도 개념).

---

📝 9번 문제

대역폭이 신호 전송에 미치는 영향으로 가장 정확한 것은?

① 대역폭이 좁을수록 더 많은 정보를 전송할 수 있다

② 대역폭이 넓을수록 더 다양한 주파수 성분을 가져 더 정교한 정보 전송이 가능하다

③ 대역폭은 신호의 전송 속도와 무관하다

④ 대역폭이 클수록 신호 강도가 약해진다



✅ 정답: ②

📖 해설

대역폭이 넓을수록 더 다양한 주파수 성분을 가져 더 정교한 정보 전송 가능합니다.



[대역폭과 정보 전송]
좁은 대역폭 → 단순한 신호 → 정보량 ↓
넓은 대역폭 → 복잡한 신호 → 정보량 ↑

⭐ 대역폭은 다음 편의 Nyquist·Shannon 채널 용량 공식에서 직접적인 입력값입니다.

---

📝 10번 문제

다음 사례를 분석한 설명 중 가장 정확한 것은?

"사용자가 컴퓨터에서 .mp3 파일을 만들기 위해 마이크로 음성을 녹음하고, 인터넷으로 친구에게 그 파일을 전송한다."

① 음성 녹음은 디지털→아날로그 변환이고, 파일 전송도 디지털→아날로그 변환이다

② 음성 녹음은 아날로그→디지털 변환이고, 이더넷 파일 전송은 디지털→디지털 신호 변환이다

③ 모든 과정이 아날로그→아날로그 변환이다

④ 음성 녹음은 디지털→디지털, 파일 전송은 아날로그→아날로그다

✅ 정답: ②

📖 해설



[전체 흐름]
① 음성(아날로그 데이터) → MP3 파일(디지털 신호) ← PCM 변환
② MP3 파일(디지털 데이터) → 이더넷 신호(디지털 신호) ← 이더넷 전송



단계	변환	분류
음성 녹음	아날로그 → 디지털	PCM
파일 전송	디지털 → 디지털	이더넷



---

🎯 Lv.3 — 객관식 + 빈칸 채우기 혼합 (10문제)

📝 1번 문제 [빈칸형]

다음 물리 계층 정의의 빈칸을 채우시오.

물리 계층은 OSI 모델의 ( ㄱ )계층으로, 데이터를 ( ㄴ ) 형태로 변환하여 ( ㄷ ) 또는 ( ㄹ ) 링크를 통해 전송하는 역할을 담당한다. 전송 과정에서 발생하는 ( ㅁ ), ( ㅂ ), 잡음 같은 손실을 처리하는 것도 핵심 역할이다.

✅ 정답

• ㄱ: 최하위(1)
• ㄴ: 물리적 신호 (전기·광·전파)
• ㄷ, ㄹ: 유선, 무선
• ㅁ, ㅂ: 감쇠(Attenuation), 지연(Delay)

📖 해설 ⭐ 물리 계층의 핵심 정의는 한 묶음으로 외워두세요:





1계층 + 비트 → 신호 변환 + 유선/무선 + 감쇠·지연·잡음 처리

---

📝 2번 문제 [빈칸형]

다음 데이터·신호 4가지 조합과 사례 빈칸을 채우시오.



데이터 종류	신호 종류	사례
아날로그	아날로그	( ㄱ )
아날로그	디지털	( ㄴ )
디지털	아날로그	( ㄷ )
디지털	디지털	( ㄹ )

✅ 정답

• ㄱ: 전화 통화 (음성 → 아날로그 전기 신호)
• ㄴ: PCM 녹음 (음성 디지털화)
• ㄷ: 모뎀(MODEM) (컴퓨터 → 전화선)
• ㄹ: 이더넷 (컴퓨터 → 케이블)

📖 해설 ⭐ 4가지 조합은 시험 단골 출제 — 사례까지 한 묶음으로 외우세요.



A→A : 전화
A→D : PCM
D→A : 모뎀
D→D : 이더넷

---

📝 3번 문제 [객관식]

다음 중 디지털 데이터와 아날로그 데이터의 차이로 가장 정확한 것은?

① 디지털은 빠르고, 아날로그는 느리다

② 디지털은 이산적 값(0, 1), 아날로그는 연속적 값을 가진다

③ 디지털은 무선, 아날로그는 유선에서만 사용된다

④ 디지털은 압축되고, 아날로그는 압축되지 않는다



✅ 정답: ②

📖 해설



구분	특징	예시
디지털 데이터	이산적 (0, 1) ✅	컴퓨터 메모리
아날로그 데이터	연속적	음성, 비디오, 자연 현상

⭐ 핵심: 이산적(Discrete) vs 연속적(Continuous) 의 구분이 본질입니다.

---

📝 4번 문제 [빈칸형]

다음 푸리에 급수 관련 빈칸을 채우시오.

푸리에 급수는 ( ㄱ ) 함수를 다양한 주파수를 가진 ( ㄴ )와(과) ( ㄷ )의 합으로 표현하는 수학적 방법이다.
이때 기준이 되는 가장 낮은 주파수를 ( ㄹ )(이)라 하고, 이 주파수의 정수배에 해당하는 주파수 성분들을 ( ㅁ )(이)라 한다.

✅ 정답

• ㄱ: 주기(Periodic)
• ㄴ, ㄷ: 사인파(Sine wave), 코사인파(Cosine wave)
• ㄹ: 기본 주파수(Fundamental Frequency, f0f_0 f0​)
• ㅁ: 고조파(Harmonics)

📖 해설 ⭐ 푸리에 급수의 5가지 핵심 키워드:



주기 함수 + 사인파/코사인파 합 + 기본 주파수 + 고조파



---

📝 5번 문제 [객관식]

시간 영역과 주파수 영역의 관계에 대한 설명으로 옳은 것은?

① 시간 영역과 주파수 영역은 서로 다른 신호를 의미한다

② 같은 신호를 다른 관점에서 본 것으로, 푸리에 변환을 통해 서로 변환된다

③ 시간 영역은 디지털, 주파수 영역은 아날로그 신호만을 의미한다

④ 주파수 영역은 항상 시간 영역보다 정보가 적다



✅ 정답: ②

📖 해설

같은 신호를 다른 관점에서 본 것이 핵심입니다. 두 영역은 푸리에 변환(Fourier Transform) 으로 서로 변환됩니다.



시간 영역 ──── 푸리에 변환 ────→ 주파수 영역
시간 영역 ←──── 역 푸리에 변환 ──── 주파수 영역

같은 신호라도 시간 영역에서는 복잡한 파형이지만, 주파수 영역에서는 몇 개의 사인파 성분으로 단순하게 보일 수 있어요.

---

📝 6번 문제 [빈칸형]

다음 신호 종류별 스펙트럼 특성의 빈칸을 채우시오.



신호 종류	스펙트럼 특성
주기 아날로그 신호	( ㄱ )적, 유한한 ( ㄴ )(고조파)
비주기 아날로그 신호	( ㄷ )적, 유한한 ( ㄹ )
디지털 신호	일반적으로 유효하게 ( ㅁ )적 (비영의 고주파 성분 존재)

✅ 정답

• ㄱ: 이산(Discrete)
• ㄴ: 스파이크(Spikes) 또는 고조파
• ㄷ: 연속(Continuous)
• ㄹ: 대역폭(Bandwidth)
• ㅁ: 대역 제한(Bandwidth-Limited)

📖 해설



[스펙트럼 형태]
주기 아날로그   → 이산적 (스파이크)
비주기 아날로그 → 연속적
디지털          → 대역 제한적 (고주파 성분 존재)

⭐ 모든 신호의 공통점: 고주파일수록 강도 감소 → 대역 제한 가능.

---

📝 7번 문제 [객관식]

대역폭(Bandwidth)이 통신 시스템에 미치는 영향으로 옳지 않은 것은?

① 대역폭이 넓을수록 더 정교한 정보 전송이 가능하다

② 대역폭은 채널 용량 계산의 핵심 입력값이다

③ 대역폭이 넓을수록 신호의 전송 속도가 빨라지는 경향이 있다

④ 대역폭이 좁을수록 더 많은 정보를 효율적으로 전송할 수 있다



✅ 정답: ④

📖 해설

대역폭이 좁을수록 정보 전송 효율이 떨어집니다. ④는 정반대로 서술된 함정 보기예요.



대역폭	영향
넓음	정보 전송량 ↑, 채널 용량 ↑, 정교함 ↑
좁음	정보 전송량 ↓, 단순한 신호만 가능

⭐ 다음 편 Nyquist·Shannon 공식에서 대역폭이 직접 곱해지므로 매우 중요합니다.

---

📝 8번 문제 [빈칸형]

다음 푸리에 급수 수식 빈칸을 채우시오.



✅ 정답

• ㄱ: 1/T
• ㄴ: 주기(Period)
• ㄷ: 푸리에 계수(Fourier Coefficients)
• ㄹ: 진폭(Amplitude)
• ㅁ: 고조파(Harmonics)

📖 해설 ⭐ 수식 자체보다 각 기호의 의미를 이해하는 게 핵심입니다.





f₀ = 기본 주파수 (T주기의 역수)
aₙ, bₙ = 각 고조파의 진폭 = 푸리에 계수
n번째 항 = n차 고조파

---

📝 9번 문제 [객관식]

다음 사례를 분석한 설명 중 가장 정확한 것은?

"AM 라디오는 535 ~ 1605 KHz 대역에서 운영되며, 각 방송국 채널은 10 KHz 대역폭을 사용한다."

① 모든 방송국이 같은 주파수를 사용한다

② 푸리에 분석으로 각 채널 스펙트럼을 제한해 주파수 분할 다중화(FDM)를 가능하게 한다

③ 디지털 신호로만 송출된다

④ AM 라디오는 푸리에 분석을 사용하지 않는다



✅ 정답: ②

📖 해설 AM 라디오는 푸리에 분석을 통해 각 채널 스펙트럼을 10 KHz로 제한하여, 여러 방송국이 서로 다른 주파수 대역을 사용하며 간섭 없이 동시 송출됩니다 → FDM(주파수 분할 다중화).



[AM 라디오 채널 분배]
535 ──[10 KHz]── 545 ──[10 KHz]── 555 ── ... ── 1605
   채널 A              채널 B              채널 C

⭐ 푸리에 분석은 다중화 설계의 수학적 토대입니다.

---

📝 10번 문제 [빈칸형]

다음 종합 표의 빈칸을 채우시오.



항목	핵심
물리 계층 역할	( ㄱ )을(를) 신호로 변환 → 매체로 전송
데이터 vs 신호	데이터 = ( ㄴ ) / 신호 = ( ㄷ )
데이터·신호 조합	( ㄹ )가지
푸리에 급수	주기 함수를 ( ㅁ )의 합으로 분해
스펙트럼	신호의 ( ㅂ ) 성분 분포 그래프
대역폭	신호가 차지하는 ( ㅅ ) 범위의 폭

✅ 정답

• ㄱ: 비트(0과 1)
• ㄴ: 내용(정보)
• ㄷ: 그릇(물리적 형태)
• ㄹ: 4
• ㅁ: 사인파·코사인파
• ㅂ: 주파수

• ㅅ: 주파수
